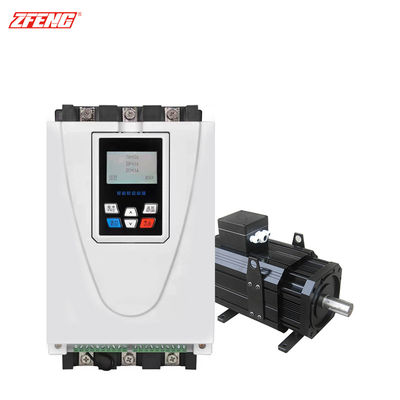

ZF-R-serie standaard motor soft starter

Eenstandaard zachte starteris een veelgebruikt apparaat op het gebied van motorbesturing. Het zorgt voor een soepele start van motoren door de startspanning en -stroom te regelen,vermindering van mechanische en elektrische schokken tijdens het startproces, waardoor de levensduur van de apparatuur wordt verlengd en de betrouwbaarheid van het systeem wordt verbeterd.

I. Werkingsbeginsel van de standaard softstarter

Standaard zachte starters gebruiken typisch thyristors (SCR's) of solid-state relais (SSR's) als voedingsapparatuur.met een vermogen van niet meer dan 50 WHet werkproces omvat over het algemeen de volgende fasen:

1. Start van de spanningsrampa: Aan het begin van het opstarten verhoogt de zachte starter geleidelijk de uitgangsspanning met een vooraf ingestelde snelheid, waardoor het motortoerental langzaam kan stijgen en overmatige startstroom wordt vermeden.
2. Start met beperkte stroom: Tijdens het opstarten kan de softstarter de maximale startstroom beperken om te voorkomen dat deze de capaciteit van de motor of het elektriciteitsnet overschrijdt.
3. Volspanning: Zodra de motor zijn nominale toerental bereikt, schakelt de zachte starter de uitgangsspanning over op volle spanning en gaat de motor in de normale werkingsmodus.
4. Soft stop (optioneel): Tijdens het stoppen kan de zachte starter de uitgangsspanning geleidelijk verlagen, waardoor de motor snelheid langzaam afneemt en mechanische schokken vermindert.

II. Kenmerken van de standaard zachte starter

1. Een vlotte start: Door gebruik te maken van een spanningsrampe of een start met beperkte stroom, voorkomt het stroomoverspanningen tijdens het opstarten van de motor, waardoor schade aan het elektriciteitsnet en de apparatuur wordt verminderd.
2. Beschermingsfuncties: Ingebouwde overbelastingbescherming, kortsluitbescherming, onderspanningbescherming, overspanningsbescherming, enz., die de veilige werking van de motor en de zachte starter verzekeren.
3. Verstelbare parameters: Gebruikers kunnen de starttijd, startspanning, huidige grenswaarde en andere parameters aanpassen aan de werkelijke behoeften om het startproces te optimaliseren.
4. Gemakkelijk te installeren en onderhouden: Standaard zachte starters hebben gewoonlijk een modulair ontwerp, waardoor de installatie handig en het onderhoud eenvoudig is.
5. Sterke verenigbaarheid: Geschikt voor verschillende soorten driefasige asynchrone motoren, veel gebruikt in ventilatoren, pompen, compressoren, vervoerders en andere ladingen.

III. Toepassingsscenario's van standaard softstarter

1. Ventilatoren en pompen: Tijdens het opstarten van ventilatoren en pompen kunnen zachte starters waterhamer effecten en mechanische schokken verminderen, waardoor de levensduur van de apparatuur wordt verlengd.
2. Vergrendelingen: Voor zware apparatuur zoals compressoren kunnen zachte starters de startstroom verlagen, waardoor de impact op het elektriciteitsnet wordt verminderd.
3. Vervoermachines: Tijdens het opstarten van transportvoertuigen kunnen zachte starters materiaalverschuivingen of schade aan de apparatuur voorkomen.
4. Andere industriële apparatuur: Zo kunnen zachte startmachines, zoals breekmachines, mengmachines, malmachines, enz., de startprestaties en betrouwbaarheid van de apparatuur verbeteren.

IV. Selectiepunten voor standaard zachte starter

1. Motorvermogen: Kies een geschikt model voor een zachte starter op basis van het nominale vermogen van de motor en zorg ervoor dat de nominale stroom van de zachte starter groter is dan de nominale stroom van de motor.
2. Type lading: Selecteer de geschikte startmethode (zoals spanningsrampstart, stroombegrensde start) op basis van het belastingtype (bijv. ventilator, pomp, compressor).
3. Gridvoorwaarden: Neem rekening met de spanning, frequentie en capaciteit van het net en kies een geschikte zachte starter om te voorkomen dat het net overmatig wordt aangetast.
4. Milieuomstandigheden: Kies een softstarter met het juiste beschermingsniveau, afhankelijk van de installatieomgeving (zoals temperatuur, vochtigheid, hoogte).
5. Functionele vereisten: Selecteer een zachte starter met de benodigde functies op basis van de werkelijke behoeften, zoals of er zachte stop, communicatiefuncties of displayfuncties nodig zijn.

V. Installatie en inbedrijfstelling van standaard softstarter

1. Installatie:
   • Zorg ervoor dat de zachte starter op een goed geventileerde plaats wordt geïnstalleerd, waarbij direct zonlicht en vochtige omgevingen worden vermeden.
   • Sluit de elektriciteitsleidingen, motorleidingen en besturingsleidingen correct aan volgens de instructies.
   • Zorg voor een goede aarding om elektrische schokken te voorkomen.
2. Inbedrijfstelling:
   • Controleer alle bedrading voor juistheid voordat u start om ervoor te zorgen dat er geen kortsluitingen of open schakelingen zijn.
   • Stel de starttijd, startspanning, huidige grenswaarde en andere parameters in op basis van de werkelijke behoeften.
   • Voer een test zonder belasting uit om de bedrijfsstatus van de zachte starter en de startconditie van de motor te controleren.
   • Verricht een belastingtest om de werking van de motor en de beschermende functies van de zachte starter te controleren.

VI. Onderhoud en onderhoud van standaard zachte starter

1. Regelmatige inspectie: Controleer regelmatig het uiterlijk, de bedrading en de koeling van de softstarter om te zorgen dat deze normaal werkt.
2. Schoonmaak en onderhoud: Reinig regelmatig de koelvinnen en ventilatoren van de softstarter om te voorkomen dat de ophoping van stof de koelprestaties beïnvloedt.
3. Kalibratie van parameters: Kalibreer regelmatig de parameters van de softstarter om de normale startprestaties en beschermingsfuncties te waarborgen.
4. Foutbehandeling: Als u een fout met de zachte start detecteert, moet u onmiddellijk de stroomvoorziening afsluiten en contact opnemen met een professional voor reparatie.
