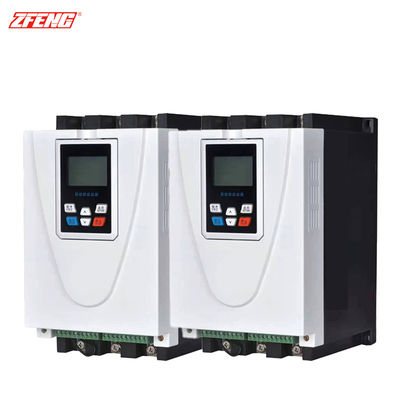

ZF-R-serie universele motor softstarter

Eenuniversele zachte starteris een elektromotorbesturingsinrichting die een motor met zachte start, zachte rem, energiebesparing bij lichte belasting en meerdere beschermingsfuncties bevat.Het wordt veel gebruikt in motorbesturingssystemen in verschillende industrieën, zoals industriële productie, bouw en vervoer.

I. Werkingsbeginsel

Een universele zachte starter regelt de geleidingshoek van driefase thyristors om de spanning die op de motor wordt aangebracht te regelen, en verhoogt deze geleidelijk tijdens het opstarten om een soepele versnelling te bereiken.Het proces omvat:

1. Aanvankelijke fase: De geleidingshoek van de thyristor is klein, waardoor een lage spanning op de motor wordt toegepast en de startstroom binnen een bepaald bereik wordt beperkt.
2. Versnelling: De geleidingshoek neemt geleidelijk toe, waardoor de motorspanning stijgt en de snelheid gestaag toeneemt.
3. Het lopende stadium: Wanneer het motortoerental de nominale waarde nadert, wordt de thyristor volledig geleidend en werkt de motor op volle spanning.
4. Stopfase: De geleidingshoek wordt geleidelijk verlaagd om de motorspanning te verlagen, waardoor een zachte stop mogelijk wordt gemaakt.

II. Belangrijkste kenmerken

1. Een vlotte start: Vermindert de stroomstroming tijdens het opstarten van de motor, waardoor de spanning op het elektriciteitsnet en de mechanische apparatuur tot een minimum wordt beperkt.
2. Zacht stoppen: Vermijdt waterhamereffecten in pompen en andere apparatuur die worden veroorzaakt door plotselinge stilstand.
3. Energiebesparing bij lichte lading: verlaagt de motorspanning bij lichte werking om het energieverbruik te verminderen.
4. Meerdere beschermingsfuncties:
   • Bescherming tegen overbelasting: Monitor motorstroom en activeert de bescherming wanneer deze de ingestelde waarde overschrijdt.
   • Bescherming tegen overspanning/onderspanning: Beschermt de motor tegen spanningsstoring.
   • Bescherming tegen faseverlies: detecteert faseverlies in de driefasige voedingsbron om schade aan de motor te voorkomen.
   • Bescherming tegen oververhitting: Controleert de interne temperatuur van de zachte starter om oververhitting te voorkomen.
5. Verstelbare parameters: Laat gebruikers toe om de starttijd, startspanning, stroomlimiet en andere instellingen aan te passen.
6. Communicatievaardigheden: Sommige modellen ondersteunen protocollen zoals Modbus en Profibus voor integratie met systemen van hoger niveau of PLC's.

III. Aanvragen

Universele softstarters zijn geschikt voor toepassingen die een soepel starten en stoppen vereisen, met name in de volgende industrieën en apparatuur:

1. Industriële sector:
   • Vloeistoftransportapparatuur zoals pompen, ventilatoren en compressoren.
   • Mechanische toestellen zoals vervoerders, mixers en breekmachines.
   • Productielijnen in textiel, papier en voedselverwerking.
2. Bouwsector:
   • Airconditioning, liften en brandpompen.
3. Transportsector:
   • Trekkingsmotoren en hulpmiddelen in metro's, lichte spoorwegen en luchthavens.
4. Energie-sector:
   • Olieveldpompinstallaties en steenkoolmijnheffen.

IV. Selectierichtlijnen

1. Motorvermogen: Kies een zacht startmodel op basis van het nominale vermogen van de motor.
2. Nominale stroom: Zorg ervoor dat de nominale stroom van de zachte starter overeenkomt met of groter is dan de nominale stroom van de motor.
3. Type lading:
   • Lichte ladingen: Selecteer een standaard zachte starter voor toepassingen zoals ventilatoren en pompen.
   • Zware lasten: Kies voor een zachte start met kickstartfunctie voor breekmachines en compressoren.
4. Controlemodus:
   • Online modus: De zachte starter blijft continu in het circuit, geschikt voor frequente opstarten.
   • Bijpassmodus: Schakelt na opstarten automatisch over op een bypasscontactor om slijtage op de zachte starter te verminderen, ideaal voor zeldzame opstarten.
5. Milieuomstandigheden: Kies een zachte startmachine met het juiste beschermingsniveau op basis van de installatietemperatuur, de luchtvochtigheid en de hoogte.
6. Communicatiebehoeften: Selecteer een model dat het vereiste communicatieprotocol ondersteunt indien integratie met hogere systemen of PLC's noodzakelijk is.

V.Installatie en onderhoud

1. Installatietips:
   • Zorg ervoor dat de nominale spanning en stroom van de zachte starter overeenkomen met de motor.
   • Installeer in een goed geventileerde omgeving, vermijd hoge temperaturen, vochtigheid en corrosieve gassen.
   • Volg de handleiding voor de juiste bedrading, vooral voor stroom-, motor- en besturingssignaalverbindingen.
2. Routinematig onderhoud:
   • Controleer regelmatig de werking van de zachte starter en zoek naar abnormale alarmen.
   • Reinig de koelbak om stofophoping en oververhitting te voorkomen.
   • Controleer of de aansluitingen dicht zijn om een goed contact te garanderen.
3. Probleemoplossing:
   • Zie de foutcodes van de handleiding voor de diagnose als er problemen ontstaan.
   • Veel voorkomende storingen zijn overbelasting, oververhitting, faseverlies en communicatiefouten.
