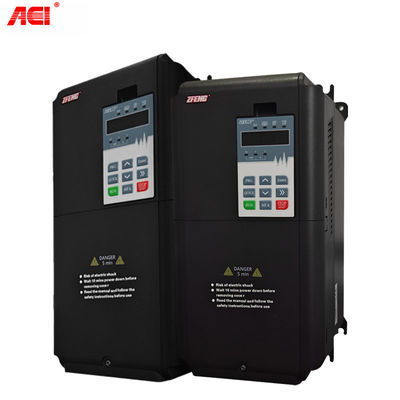

OEM 220V V/F Control Blower Fan VFD Variable Frequency Inverter Converter

ACI V/F besturingsblazer variabele frequentiekonverter

V/F regeltype ventilatorfrequentiekonverter is een type frequentiekonverter die de motor snelheid regelt door de verhouding van de uitgangsspanning tot de frequentie (V/F) aan te passen,met een vermogen van meer dan 50 W,Het kernprincipe is het handhaven van een constante magnetische stroom in de motor, het bereiken van snelheidsregulatie door het wijzigen van de frequentie en het aanpassen van de spanning om een stabiele V/F-verhouding te behouden.

Werkingsbeginsel

• Beheersing van de constante magnetische stroom
  Onder de nominale frequentie, door een constante spanning/frequentieverhouding (V/F) te handhaven, wordt ervoor gezorgd dat de magnetische stroom van de motor constant is, waardoor zwakke of magnetische verzadiging wordt vermeden.
  Bovenaan de nominale frequentie wordt de spanning gewoonlijk constant gehouden en wordt alleen de frequentie aangepast om een constante regeling van het vermogen en de snelheid te bereiken.
• Spanningsgestuurde oscillator (VCO) voor frequentieaanpassing
  De frequentiekonverter zet het signaal van de ingangsspanning om in een frequentiesignaal via een spanningsgestuurde oscillator, regelt de frequentie van de uitgangsspanning,en zo de motor snelheid aan te passen.
• Mechanisme voor koppelcompensatie
  Tijdens een laagfrequente werking zal het uitgangsmoment afnemen door de invloed van de motorweerstand.De V/F regelfrequentiekonverter verhoogt de laagfrequente spanning door middel van een koppelverhoging (zoals automatische koppelverhoging of handmatige koppelverhoging), compenseren voor onvoldoende koppel en zorgen ervoor dat de motor nog steeds voldoende koppel kan leveren bij lage toerentallen.

Kenmerkend

• Eenvoudige structuur en lage kosten
  Geen noodzaak voor complexe stroomsensoren of -encoders, alleen de uitgangsspanning en -frequentie moeten worden aangepast, geschikt voor kostengevoelige toepassingsscenario's.
• Gematigd snelheidsbereik
  Het gebruikelijke snelheidsbereik is ongeveer 1:10, geschikt voor belastingen zoals ventilatoren en pompen die geen hoge snelheidsregeling vereisen.
• Openlusregeling, gemiddelde responssnelheid
  Vanwege het ontbreken van feedbacksignalen is de reactiesnelheid van het systeem traag, maar kan het voldoen aan de vereisten voor een soepele snelheidsregeling van windturbines.
• Significant energiebesparend effect
  Door het motortoerental aan te passen aan de belastingvraag, kan de motor langdurige volle snelheid vermijden en het energieverbruik verminderen.
