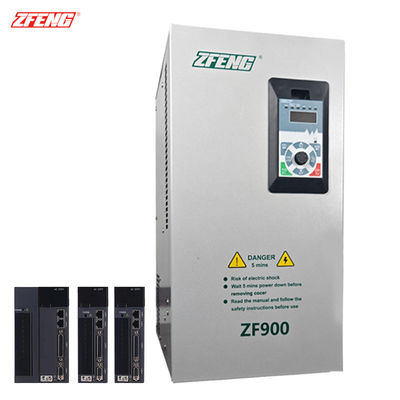

Mechanical Vector VFD Variable Frequency Controller Converter ODM

Frequentieomvormers en motoren zijn twee kerncomponenten die nauw verbonden zijn met moderne industriële automatiserings- en stroomtransmissie-systemen.Variable Frequency Drive (VFD) is een vermogen regelapparatuur dat de vermogen frequentie en spanning van een wisselstroommotor kan regelen, waardoor een nauwkeurige controle van de toerental en het koppel van de motor wordt bereikt.Elektromotoren zijn apparaten die elektrische energie omzetten in mechanische energie en worden veel gebruikt in verschillende industriële en civiele toepassingen.

De voordelen van de combinatie van frequentiekonverter en motor

1. Verbetering van de efficiëntie van het systeem
   Door nauwkeurige snelheids- en koppelregeling werkt het systeem op het optimale rendement en vermindert het energieverbruik.
2. Verleng de levensduur van de apparatuur
   Een zachte start en een zachte stop verminderen mechanische schokken en slijtage van de apparatuur.
   De beschermingsfunctie van de frequentieomvormer verlengt de levensduur van motoren en mechanische apparatuur.
3. Verbetering van de productiekwaliteit
   Een stabiele snelheids- en koppelregeling zorgt voor een consistente productkwaliteit.
4. Het systeemontwerp vereenvoudigen
   De frequentieomvormer heeft de traditionele mechanische snelheidsregelaars vervangen, de systeemstructuur vereenvoudigd en de onderhoudskosten verlaagd.

Voorzorgsmaatregelen voor de combinatie van frequentieomvormer en motor

1. Harmonische effecten
   Probleem: de PWM-golfvorm die door de frequentiedekonverter wordt geproduceerd, bevat een groot aantal hoge harmonische waarden, die een invloed kunnen hebben op de motor en het elektriciteitsnet.
   maatregelen:
   Installeer een uitgangsreactor of sinusgolffilter aan de uitgangskant van de frequentiekonverter.
   Met behulp van 12 puls- of 18 puls-rectificatorfrequentieomzetters om het harmonische gehalte te verminderen.
2. Gewone modusspanning
   Probleem: de door de frequentiedekonverter gegenereerde common mode-spanning kan leiden tot isolatiefouten van de motorwinding en elektrische corrosie van de lagers.
   maatregelen:
   Gebruik gewone reactoren of filters.
   Gebruik een frequentieomvormer met een algemene spanningsonderdrukking.
3. Kabellengte
   Probleem: lange afstandskabels kunnen reflecterende golven veroorzaken en de spanningsdruk aan de motorkant verhogen.
   maatregelen:
   Beperk de kabellengte, die in het algemeen niet meer dan 50 meter bedraagt (afhankelijk van het model van de frequentieomvormer en de motorcapaciteit).
   Installeer een dv/dt-filter of sinusgolffilter aan het eind van de kabel.
4. Aarding
   Verplichting: De frequentieomvormer en de motor moeten betrouwbaar geaard zijn om de veiligheid te waarborgen en elektromagnetische storingen te verminderen.

De frequentieomvormer en de motor hebben een complementaire relatie.verbetering van hun prestaties en toepassingsgebiedDe selectie en het ontwerp van motoren moeten ook rekening houden met de kenmerken van de frequentieomzetter om de stabiliteit en betrouwbaarheid van het systeem te waarborgen.

In praktische toepassingen moeten frequentieomvormers en motoren redelijkerwijs worden geselecteerd op basis van specifieke werkomstandigheden en -vereisten,en passende maatregelen moeten worden genomen om problemen zoals harmonische en gemeenschappelijke modus spanning op te lossen, om de voordelen van de combinatie van frequentieomzetters en motoren ten volle te benutten en energiebesparende, efficiënte en stabiele werking te bereiken.

Als u twijfels heeft over de selectie en de technologie, kunt u rechtstreeks contact met ons opnemen voor hulp en ondersteuning!
